高壓柱塞泵的工作原理:
經鼓型齒聯軸器帶動減速機轉動。由減速機減速帶動曲軸旋轉。通過曲柄連桿機構,高壓柱塞泵由電動機提供泵的動力。將旋轉運動轉變?yōu)槭诸^和柱塞為往復運動。當柱塞向后死點移動時,泵容積腔逐步增大,泵腔內壓力降低,當泵腔壓力低于進口壓力時,吸入閥在進口端壓力作用下開啟,液體被吸入;當柱塞向前死點移動時,泵腔內壓力增大,此時吸入閥關閉,排出閥打開,液體被擠出液缸,達到吸入和排出的目的。

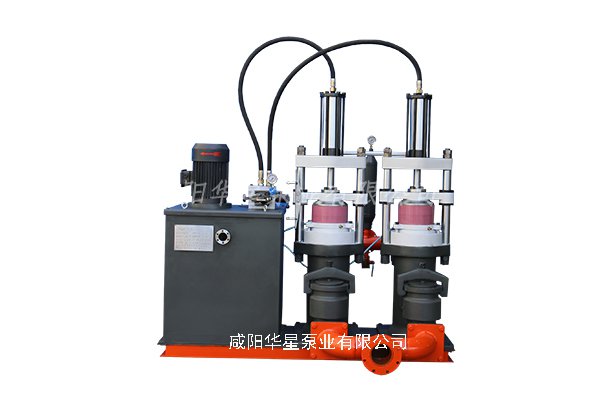

YBH節能泵
高壓柱塞泵的種類:
軸向高壓柱塞泵:活塞或柱塞的往復運動方向與缸體中心軸平行的高壓柱塞泵。軸向高壓柱塞泵是利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化來工作的。
壓力供油型液壓泵:大都采用有氣壓的油箱,直軸斜盤式高壓柱塞泵:有壓力供油型的自吸油型。自吸油型液壓泵的自吸油能力很強,無需外力供油。
徑向高壓柱塞泵:有閥配流與軸配流兩種。
每次啟動機器后,液壓高壓柱塞泵靠氣壓供油的液壓油箱。須等液壓漬箱達到使用氣壓后,才干操作機械。
高壓柱塞泵的結構:
要求有高的精度和光潔度和好的耐磨性。高壓柱塞泵的泵油機構包括兩套精密偶件:柱塞和柱塞套構成柱塞偶件、出油和出油閥座構成出油閥偶件。柱塞和柱塞套經配對研磨后不能互換。 推薦閱讀:柱塞抽油泵和泵筒材料選擇
