壓濾機入料泵的工作原理:
壓濾機入料泵是一種往復式柱塞泵,它通過曲柄連桿機構,把旋轉運動轉為十字頭及活塞的往復直線運動 ,把低壓的泥漿壓縮成高壓泥漿。在鉆井過程中以高壓向井底輸送高粘度、大比重和含砂量較高的鉆井液,用以冷卻鉆頭、沖刷井底、破碎巖石,從井底返回時攜帶出巖屑,是石油鉆井作業較重要的工藝設備之一。
壓濾機入料泵動力端主要組成:
底座、機架、小齒輪軸總成、大齒輪軸總成、十字頭總成、傳動機組或直流馬達等;
壓濾機入料泵液力端主要組成:
液缸、吸入閥、排出閥、缸套、活塞、活塞桿(柱塞、盤根及缸套)、吸入管、吸入空氣包、排出管、排出濾網總成、排出空氣包、安全閥、缸蓋、閥蓋、噴淋泵總成。
壓濾機入料泵的工作過程分為吸入過程和排出過程兩步。
習慣上我們把壓濾機入料泵分為液力端和動力端兩部分。動力端用來傳遞動力和轉換運動方式及速度。為液力端提供合適的動力;液力端用來將機械能轉變?yōu)橐后w內能,以輸送泥漿。

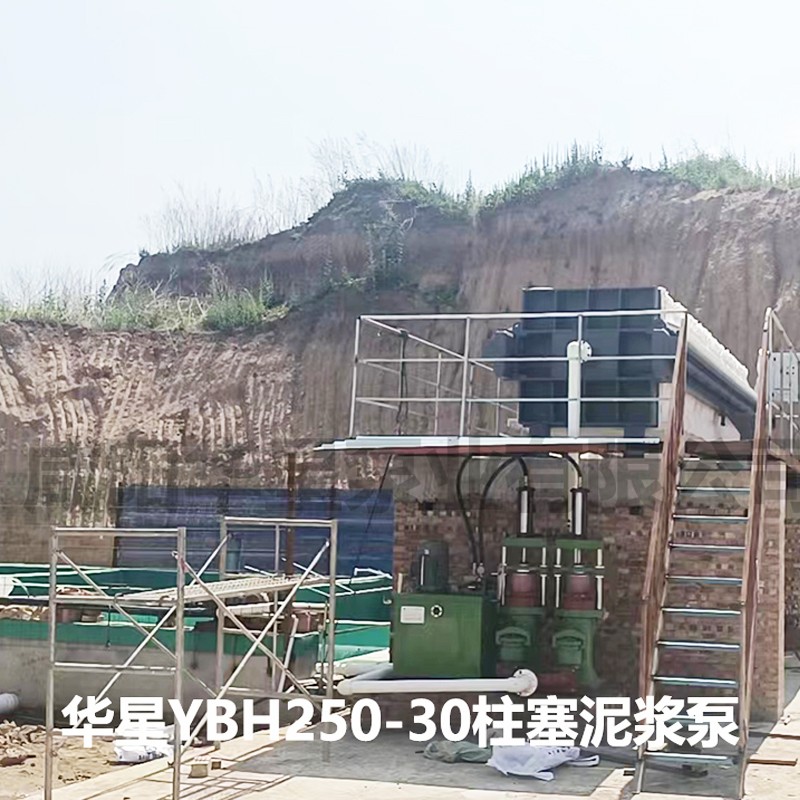

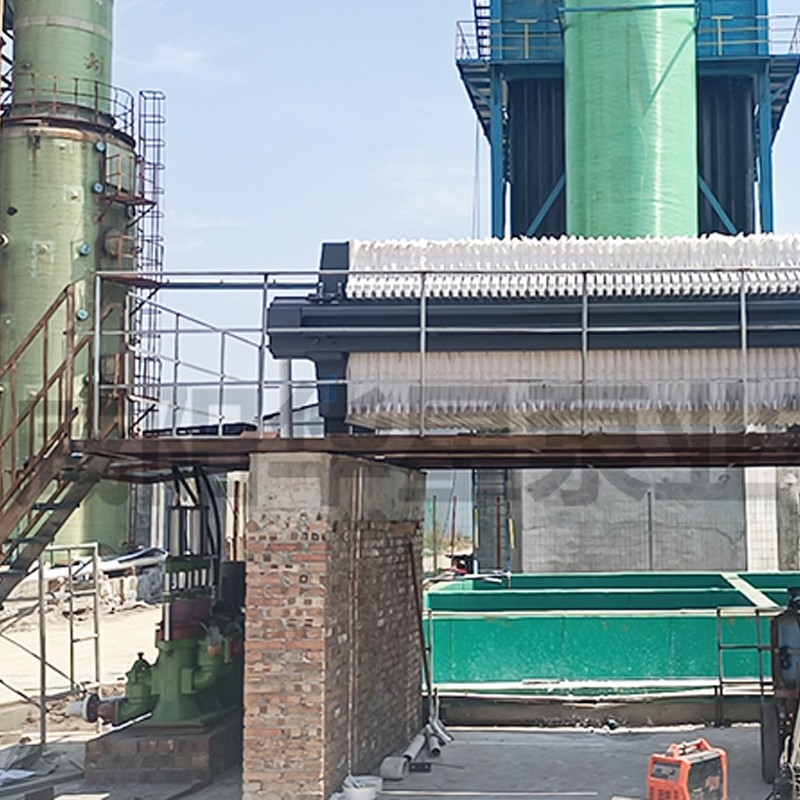

華星壓濾機專用節能泵開始給壓濾機進料和低壓過濾時保持大流量不變,隨壓濾機空腔充滿物料壓力升高,壓濾機過濾能力開始變小,達到設定值時液壓系統控制YBH泵的運行速度降低、輸出流量變小。壓濾機過濾能力逐漸降低,進料壓力逐漸升高,泵的進料流量自動變小,較小流量為額定流量的20%,泵輸出流量壓力曲線與壓濾機較佳過濾曲線基本吻合。全過程因此高效節能,比普通泵節能60%以上。
