洗煤廠壓濾機專用入料泵管道安裝方法及圖紙。
?。?）吸入管徑應與泵的進口直徑相同或比泵進口直徑稍大，原則是既避免壓濾機專用泵產生汽蝕，又不能使?jié){體在管路中形成沉積。
（2）為z大限度減少漿體在管道和渦殼內沉積，應在吸入口與每一個閘門之間的平行管段下面開一口，加裝放料管閥（管閥口徑視輸送介質粒度而定），以備在停車后放料。
?。?）為便于維修壓濾機專用泵，應設吸入口閘門，其直徑與吸入管徑相同。在泵的吸入口與吸入管之間應設伸縮節，以便拆裝。
?。?）排出管徑與漿體性質、沉降流速有關，通常排出管徑與泵的出口直徑相等或稍大。出口閘閥應與排出管徑相同。壓力表位于泵出口和個閥門之間的直管段上。

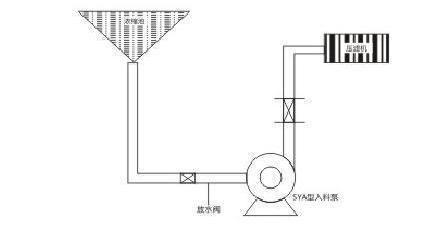

以洗煤廠的壓濾機和浮選系統用泵為例，以下是常見安裝方法：
