板框壓濾機入料泵。要給板框壓濾機選擇入料泵,先要了解板框壓濾機的工作流程。板框式壓濾機工作可分為4個階段,階段(入料期),隨著入料泵的開啟運行,壓濾機工作空間內的物料從無到有,逐漸增多,壓力從零逐步升高,直到物料充滿工作空間。第二階段(壓濾期),壓濾機工作空間已經充滿漿液,在泵的壓力下,物料介質中的水分經濾布擠出,壓力上升較為平穩。第三階段(保壓期),壓濾機工作空間內充滿物料,不在有大量水濾出,物料被壓成餅形,并達到物料所含水分要求。第四階段(卸料期),板框張開卸下物料。
板框式壓濾機工作的各個階段對入料泵有著不同的要求。入料期要求介質快速充滿壓濾機,泵處于大流量,低揚程下運行,同時要求泵具有較好的汽蝕性能,以適應偏大流量運行的特殊工況;壓濾器和保壓期時,給料泵流量逐漸減少,泵揚程逐漸增加,這就要求泵的密封可靠耐用,能持續提供穩定的高壓力;卸料期對泵無特殊要求。
進料泵的作用是向壓濾機濾室供給料漿。壓濾機的過濾速度取決于進料壓力,而進料壓力又與壓濾機的強度和進料泵的揚程有關。所以選擇進料泵時除考慮輸送料漿的性能外,還要使進料泵與壓濾機相匹配。
YBH泵是專為壓濾機進料設計的壓力敏感型變量泵,主要針對污水處理行業在給壓濾機進料時的過濾時間超過30分鐘以上適用。該泵為可調恒壓,自動變量型。(易處理物料不建議選用此泵)
要了解YBH型壓濾機專用節能泵的性能先了解一下壓濾機的過濾特性:
1、進料階段:開始進料時壓濾機濾室是空的需要快速充滿物料。(YBH泵大流量進料快速充滿壓濾機)
2、升壓過濾階段:當壓濾機內充滿物料壓力開始上升,壓濾機快速出水,這時壓濾機還需大流量進料。(YBH泵低壓大流量不變進料快速過濾)隨著進料壓力逐漸升高壓濾機內濾餅開始形成變厚,壓濾機的出水量開始由大變小,壓濾機的過濾能力也由大變小,進料量也隨之減小。(YBH泵輸出流量自動由大變小,液壓系統、無溢流,開始節能運行。)
3、保壓過濾階段:壓濾機過濾壓力升到z高設定壓力,需要進料壓力保持恒壓過濾,壓濾機過濾能力進一步減小直到過濾完成。(YBH泵流量變至z小并開始保持恒壓進料,液壓系統有少量溢流。)
泵開始給壓濾機進料和低壓過濾時保持大流量不變,隨壓濾機空腔充滿物料壓力升高,壓濾機過濾能力開始變小,達到設定值時液壓系統控制YBH泵的運行速度降低、輸出流量變小。壓濾機過濾能逐漸降低,進料壓力逐漸升高,泵的進料流量自動變小,z小流量為額定流量的20%,泵輸出流量壓力曲線與壓濾機z佳過濾曲線基本吻合。全過程因此高效節能,比普通泵節能60%以上。

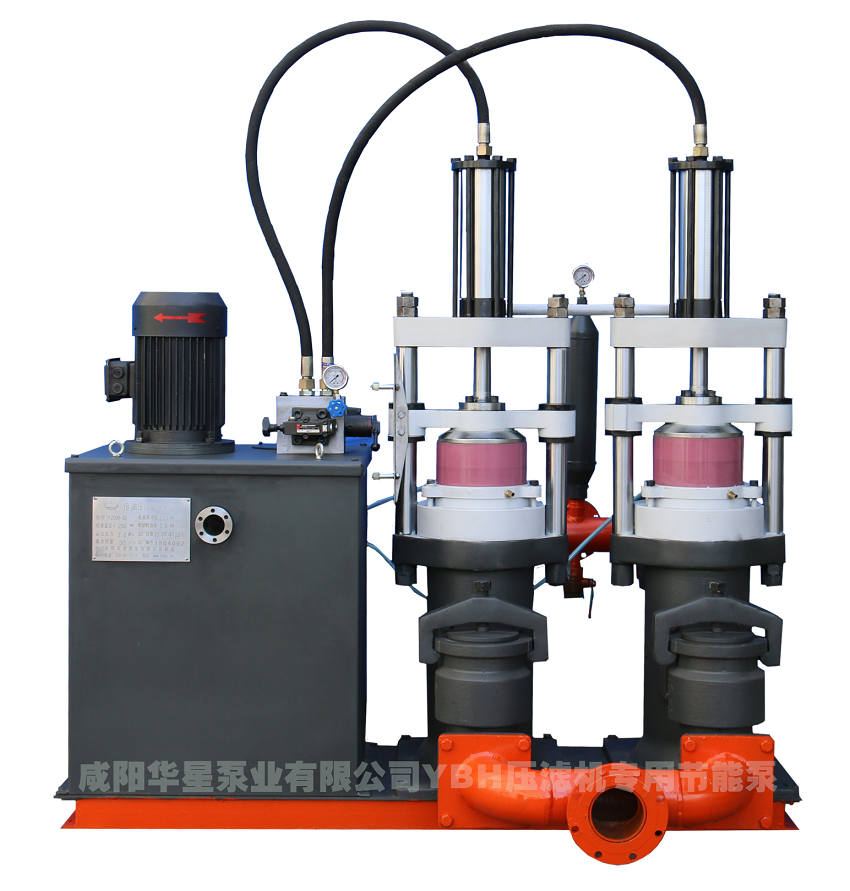

YBH型壓濾機專用節能泵
