泵的組裝:1松開出水泵體Ⅰ和出水泵體Ⅱ的法蘭螺栓,卸下彎管泵的組裝與拆卸順序基本相反,拆卸環是裝好擋水盤后安裝到位2松開拉杠螺母,拆下泵體Ⅱ3松開拆卸環(擰松拆卸環上的三個內六角螺栓,拆卸環即可分開)4依次取下葉輪Ⅱ,泵體I,葉輪Ⅰ,護板從泵方向看,逆時針旋轉葉輪Ⅱ即可拆下5松開蓋板和進水泵體的聯接螺栓,卸下蓋板,副葉輪,間隔套6松開進水泵體和托架的聯接螺母,卸下進水泵體(連同密封)
解決辦法:故障原圖向泵內注滿水泵不出水,壓力表泵內沒有注滿水開啟進口閥門,清理管路堵塞物及真空表的指針劇吸入管路堵塞或開啟不足烈跳動泵的進水管路,儀表或填料腔漏氣堵塞漏氣部分,檢查填料是否濕潤或壓緊進口閥門沒有打開或淤塞開啟進口閥門或清淤泵不出水,真空表吸入管路阻力太大或淤塞改進設計進水管路或清淤表示高度真空吸水高度太高降低安裝高度出水管路阻力太大檢查調整出水管路泵不出水,壓力表葉輪堵塞清理葉輪顯示有壓力轉速不夠提高泵轉速.

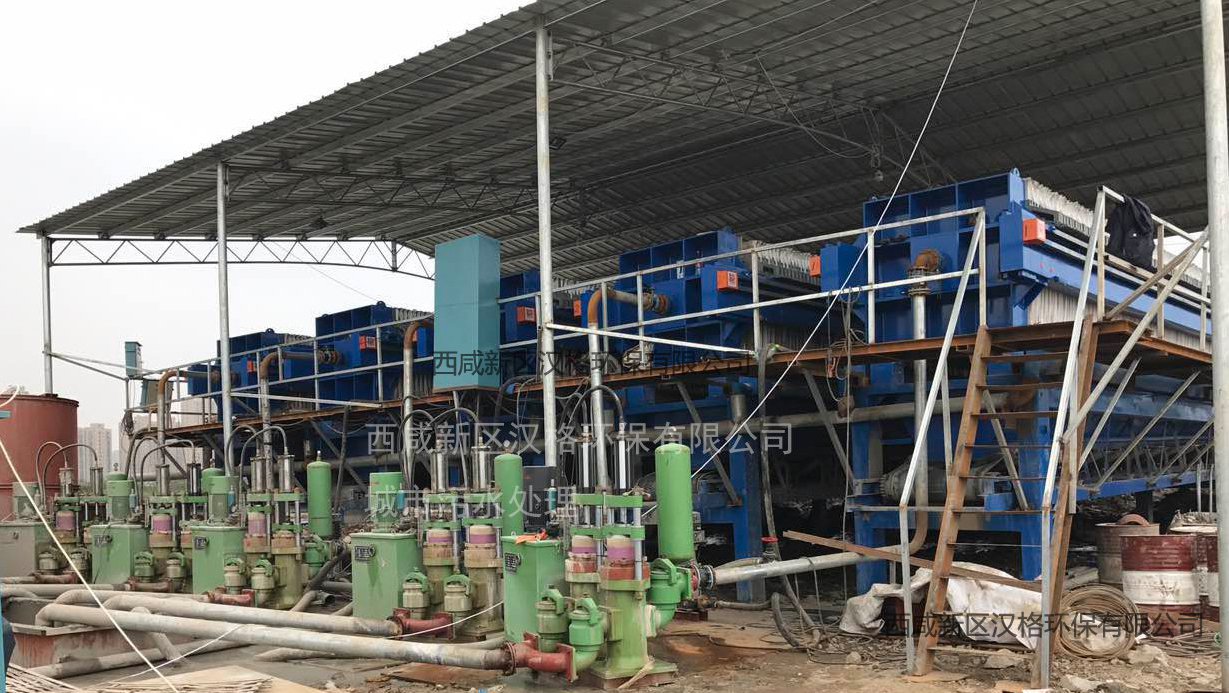

壓濾機入料泵組裝與拆卸
