壓濾機入料泵選多大的合適。壓濾機過濾面積和泥漿泵處理介質體積理論計算。參數設定:原漿(處理前的懸浮液)體積為:V1(M3)。
原漿含固率(干灰):δ1(%) 濾餅含固率:δ2(%);
濾餅的體積:V2(M3)
過濾濃縮比:Δ=δ1(%)÷δ2(%);
壓濾機單位容積:v( 15L/ m2) 壓濾機的過濾速度:s(L/h×m2);
壓濾機過濾面積:M(m2)
壓濾機的過濾周期:T
2)公式計算: ∵ V2(M3) ×δ2(%)= V1(M3) ×δ1(%)
∴ V2(M3)= V1(M3) ×δ1(%)÷δ2(%)=V1(M3) ×Δ
即:濾餅的體積=原漿的體積×濃縮比
∵ 濾餅的體積V2(M3) ÷壓濾機單位容積v( 0.015 M3/ m2)=過濾面積M(m2)
∴ 過濾周期T=濾餅的體積V2(M3) ÷壓濾機的過濾速度s(M3/h×m2)÷過濾面積M(m2)
即:過濾周期=濾餅體積÷過濾面積÷過濾速度
備注: ① 壓濾機濾室容積的行業標準:15L/ m2(z小規格是12.5 L/ m2;
z大規格為:16 L/ m2)
② 壓濾機的單個濾室的過濾面積=濾板的有效過液面積×2(X800濾板;
和物料接觸有效有效面積 =0.74×0.74≈0.55M2 因?yàn)閴壕o邊為30mm 凸臺約0.05M2
故實際有效面積為0.5M2 那么1個濾室的過濾面積為0.5M2×2=1 m2)
3)舉例說明:廣東某五金廠,每天經處理后(到污泥濃縮池)產生濕污泥量V1=6.0 M3,含水率a=98.0%,擬準備每天對污泥濃縮的污泥處理一次,其需選用壓濾機的過濾面積=1000×6.0×(1-98%)/(1-75%)/15/1=32,根據計算建議選用35M2(比32 M2大點)的XMYJ35/800-UB壓濾機一臺
4)YB140配60平方的壓濾機 壓濾機處理的平方越大 配套使用的泥漿泵輸漿量就越大。

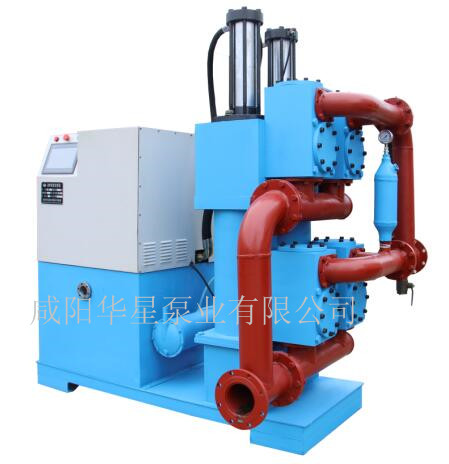

ZNSS雙缸雙作用泵
