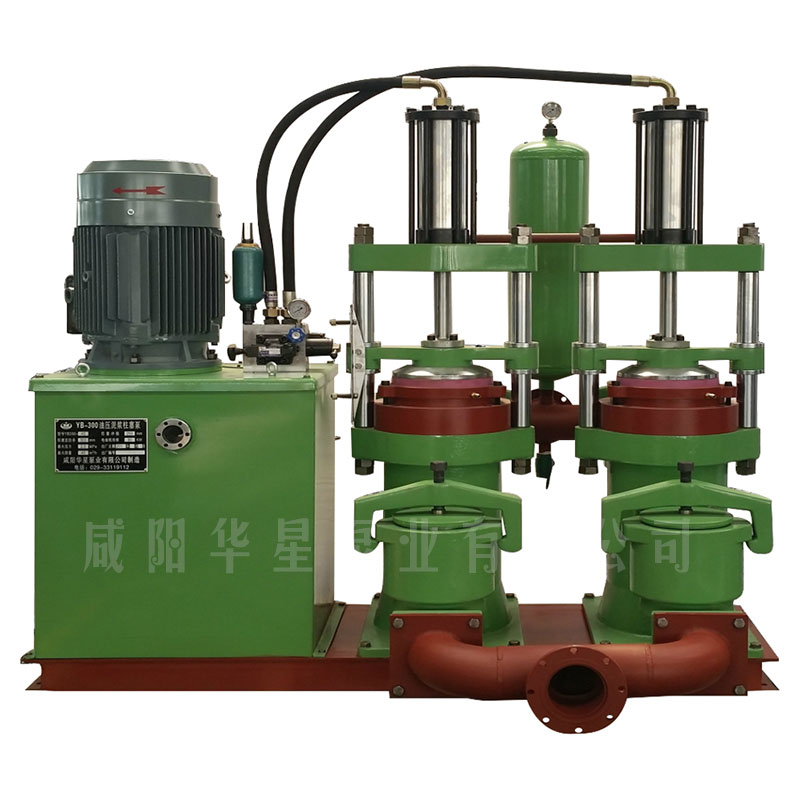

YB高壓陶瓷柱塞泥漿泵
流量:0-160m³/h 可調
壓力:0-4 Mpa 可調
控制方式:手動控制/自動控制
聯系電話: 15319021286
YB高壓陶瓷柱塞泥漿泵
YB系列高壓陶瓷柱塞泥漿泵參數表 | ||||||||
型號 |
額定流 量M³/H |
壓力范圍 MPA |
額定壓力 MPA |
沖程 MM |
配用電機 KW | 密封形式 |
外形尺寸 長*寬*高(M) |
吸/排漿管 直徑 |
YB85G-2.8 | 2.8 | 0-3 | 2.8 | 220 | 4 | YX/疊圈 | 1.2*0.85*1.5 | Φ57/Φ48 |
YB85G-2.8 | 2.8 | 0-4 | 3.5 | 220 | 5.5 | YX/疊圈 | 1.2*0.85*1.5 | Φ57/Φ48 |
YB85G-2.8 | 2.8 | 0-5 | 4.5 | 220 | 7.5 | YX/疊圈 | 1.2*0.85*1.5 | Φ57/Φ48 |
YB120G-7.1 | 7.1 | 0-3 | 2.8 | 250 | 7.5 | YX | 1.6*1*1.6 | Φ89/Φ76 |
YB120G-7.1 | 7.1 | 0-4 | 3.5 | 250 | 11 | YX | 1.6*1*1.6 | Φ89/Φ76 |
YB120G-7.1 | 7.1 | 0-5 | 4.5 | 250 | 15 | YX | 1.6*1*1.6 | Φ89/Φ76 |
YB140G-10 | 10 | 0-3 | 2.8 | 250 | 11 | YX/疊圈 | 1.6*1*1.6 | Φ89/Φ76 |
YB140G-10 | 10 | 0-4 | 3.5 | 250 | 15 | YX/疊圈 | 1.6*1*1.6 | Φ89/Φ76 |
YB140G-10 | 10 | 0-5 | 4.5 | 250 | 18.5 | YX/疊圈 | 1.6*1*1.6 | Φ89/Φ76 |
YB200G-17 | 17 | 0-3 | 2.8 | 250 | 18.5 | YX/疊圈 | 1.7*1.2*1.9 | Φ108/Φ89 |
YB200G-17 | 17 | 0-4 | 3.5 | 250 | 22 | YX/疊圈 | 1.7*1.2*1.9 | Φ108/Φ89 |
YB200G-17 | 17 | 0-5 | 4.5 | 250 | 30 | YX/疊圈 | 1.7*1.2*1.9 | Φ108/Φ89 |
YB250G-25 | 25 | 0-3 | 2.8 | 250 | 30 | YX/疊圈 | 1.9*1.3*2.2 | Φ133/Φ108 |
YB250G-25 | 25 | 0-4 | 3.5 | 250 | 37 | YX/疊圈 | 1.9*1.3*2.2 | Φ133/Φ108 |
YB250G-25 | 25 | 0-5 | 4.5 | 250 | 45 | YX/疊圈 | 1.9*1.3*2.2 | Φ133/Φ108 |
YB300G-35 | 35 | 0-3 | 2.8 | 250 | 37 | 疊圈 | 2.0*1.3*2.2 | Φ140/Φ140 |
YB300G-35 | 35 | 0-4 | 3.5 | 250 | 45 | 疊圈 | 2.0*1.3*2.2 | Φ140/Φ140 |
YB300G-30 | 30 | 0-5 | 4.5 | 250 | 55 | 疊圈 | 2.0*1.3*2.2 | Φ140/Φ140 |
YB高壓陶瓷柱塞泥漿泵優點:
1、耐磨損:柱塞是氧化鋁陶瓷燒制,經過精細磨制而成,硬度為HLC8.5以上,表面粗糙度0.4um。柱塞和輸送的物料無剪切運動. 適合輸送含沙子及有固體顆粒的物料。
2、自吸能力強:柱塞式抽真空方式,自吸能力4-8米(物料比重決定吸程變化)
3、可調恒壓自動變量:柱塞泥漿泵的工作壓力可調,在0-20公斤范圍內任意調整,調整好的壓力不會因為泵的輸出流量變化而改變,將維持設定壓力不變,即使把正在運行泵的出口關死壓力也不會改變。(變化不能超 過泵的z大流量,流量可以為零)
4、高壓高效:普通型號z大壓力20公斤.在壓力≥5公斤流量相同時柱塞泥漿泵電機功率相比其他類型泵小1到2個型號。
5 、操作簡單:壓力調整只需擰緊或放松調壓閥即可,調整好壓力后鎖緊,以后無需再調。
6、使用成本低:泵的易損件為閥片和柱塞密封.更換周期陶瓷泥漿3-6個月一次, 市政污泥6-12個月.
7、使用壽命長:使用壽命至少15年。
8、定制生產:根據每個用戶的實際工況要求,靈活配置,定制z適合客戶生產需求的產品。
YB高壓陶瓷柱塞泥漿泵簡介
該泵為YB系列改進型,z高壓力為3Mpa,4Mpa,5Mpa三個等級,可輸送高濃度高粘度及含有顆粒的懸浮漿液,不用裝底閥可直接抽吸液體運轉平穩、噪聲小。結構簡單、拆裝維修方便。根據壓力合理選配電機,z大程度提高效率。
用途:高壓電瓷、日用瓷、各種高壓過濾、環保污水污泥處理及其他液體的遠距離輸送
客戶案例
項目地址:
中核集團沽源鈾鉬礦礦液分離項目
詳情介紹:
物料特性:原礦石經過球磨機后加入硫酸雙氧水電石渣含沙粒的漿料具有很強的腐蝕性,普通鋼材難以承受,其物料的攪拌為高溫高壓熱蒸汽,物料的溫度能達到75度。所有的管道及閥門材料全部采用316不銹鋼。
原離心泵使用情況:
采用兩臺大功率電機帶動的離心泵為6臺800平方米隔膜壓濾機進料,兩臺泵為一開一備,進料壓力為6.5公斤,由于濾布的新舊及物料的濃度變化離心泵的進料時間為30分鐘—60分鐘,初始流量為200立方逐漸減少直至停泵,由于物料的的特殊性,離心泵每周就要維修一次,每兩周就要大修一次每次大修更換葉輪和泵殼機封費用為8000——10000元,這樣月費用為16000—20000元,年使用費用就為200000___250000元,且每次維修必須i兩人以上,有時維修需4人合作一般維修時間需要三個小時左右.
后使用陶瓷柱塞泥漿泵情況:
采用一臺YB400__120陶瓷柱塞泥漿泵為6臺800平方米隔膜壓濾機進料。設定壓力位6.5公斤,開始進料時陶瓷柱塞運行頻次z大,當達到設定壓力時陶瓷柱塞頻次逐漸減少即電機轉速變慢電機更節能,根據濾布的新舊及物料濃度的變化進料時間為30—60分鐘初始流量為120個立方逐漸減少,由于物料的特性含沙及強腐蝕性對柱塞泵4個單向閥內的橡膠閥片及陶瓷柱塞的橡膠密封損傷較大,4個橡膠閥片為1個月更換一次,橡膠密封為20天更換一次,每次費用為4000—5000元,這樣年維修費就為60000元左右。每次維修1—2人時間為1—2小時。
綜合評價:
柱塞泵和離心泵在進料工作時間幾乎相同的情況下,年維修費用和維修時間柱塞泵只有離心泵的4分之一。

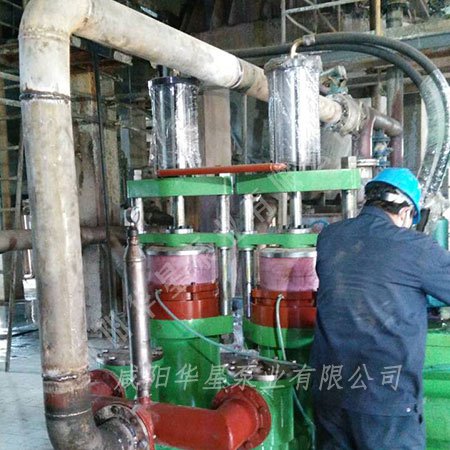

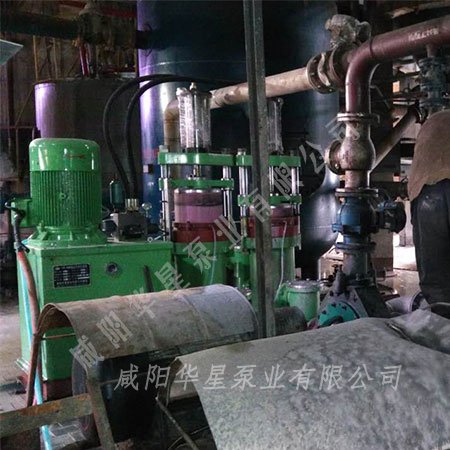

項目圖:
定制生產才能z大程度滿足您的要求
定制流程
1在線咨詢客服與你初步溝通,安排工程師與您一對一詳細溝通
2安排工程師根據您的工況,制作方案,并報價
3雙方確定方案與價格,簽訂合同
4安排生產并準時交貨
5安排指導安裝和調試設備
6后期售后服務
