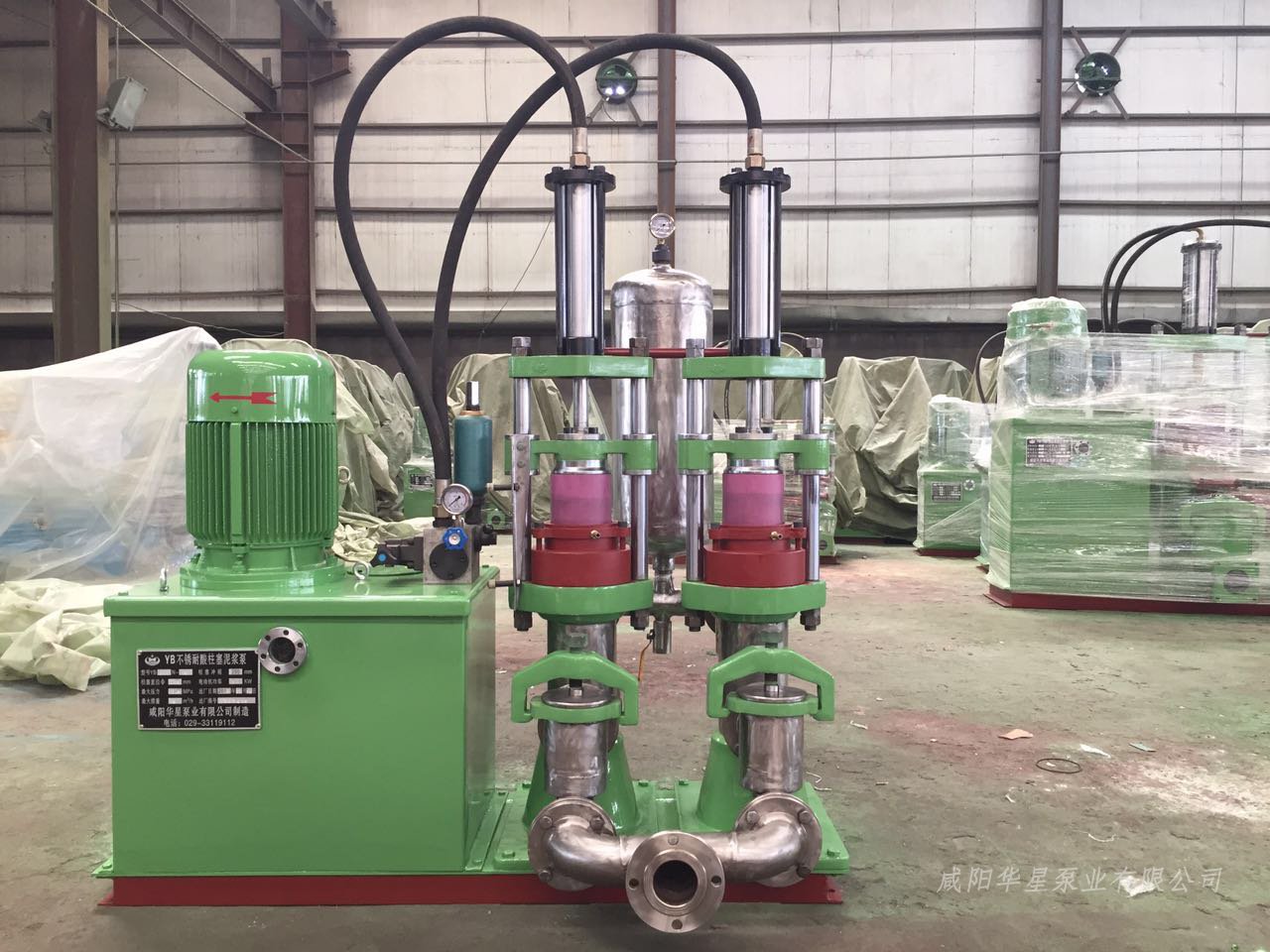

咸陽柱塞泵工作中油路的流程分析。咸陽柱塞泵作業時,在噴油泵凸輪軸上的凸輪與柱塞繃簧的效果下,迫使柱塞作上、下往復運動,然后完畢泵油使命,泵油進程可分為以下三個期間。
個進油進程:當凸輪的凸起有些轉過去后,在繃簧力的效果下,柱塞向下運動,柱塞上部空間(稱為泵油室)發生真空度,當柱塞上端面把柱塞套上的進油孔翻開后,布滿在油泵上體油道內的柴油經油孔進入泵油室,柱塞運動到下止點,進油完畢。
第二個供油進程:當凸輪軸轉到凸輪的凸起有些頂起滾輪體時,柱塞繃簧被緊縮,柱塞向上運動,燃油受壓,一有些燃油經油孔流回噴油泵上體油腔。當柱塞頂面遮住套筒行進油孔的上緣時,因為柱塞和套筒的配合空地很小(0.0015-0.0025mm)使柱塞頂部的泵油室變成一個密封油腔,柱塞持續上升,泵油室內的油壓活絡增加,泵油壓力>出油閥繃簧力+高壓油管剩下壓力時,推開出油閥,高壓柴油經出油閥進入高壓油管,經過噴油器噴入燃燒室。
第三個回油進程:柱塞向上供油,當上行到柱塞上的斜槽(停供邊)與套筒上的回油孔相通時,泵油室低壓油路便與柱塞頭部的中孔和徑向孔及斜槽交流,油壓俄然降低,出油閥在繃簧力的效果下活絡關閉,連續供油。此后柱塞還要上行,當凸輪的凸起有些轉過去后,在繃簧的效果下,柱塞又下行。此時便開始了下一個循環。
