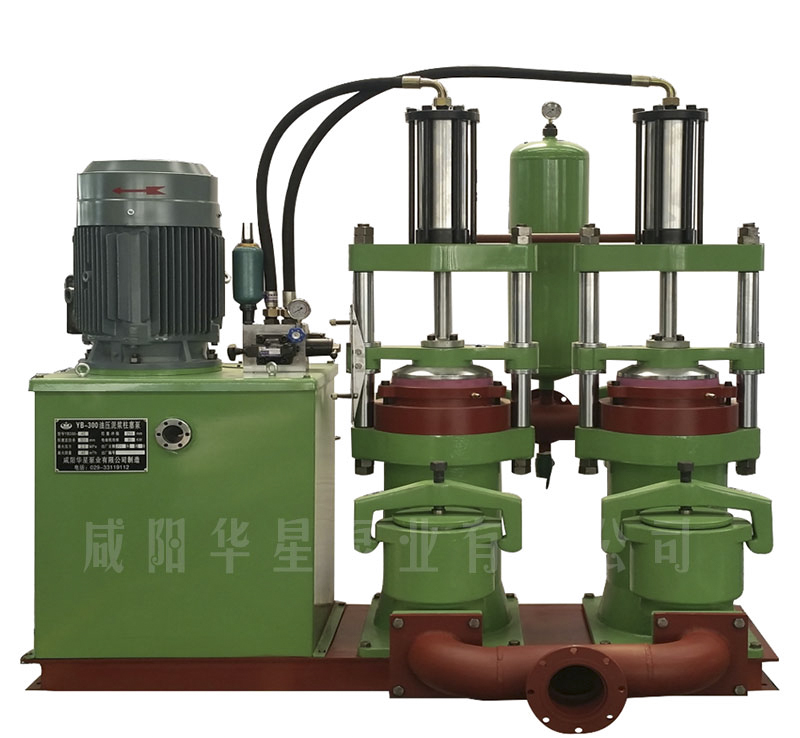

咸陽泥漿柱塞泵說明書
安裝、使用及維修
1、安裝
將泵放在基礎上,校正水平,用地腳螺釘固定即可(也可不用地腳螺釘),為方便更換液壓油和沖洗泥漿管路,泵的基礎應高出地面10公分,基礎周圍應有排水溝。
2、泵的使用
(一)啟動前的準備工作.
?、贆z查各部件的緊固情況。
?、跈z查油箱油位,油位高度以油箱上油窗刻線為準,夏天用N46號,冬天用N32號液壓油。高壓泵及140以上泵應用同型號的抗磨液壓油。
?、蹤z查壓力表量程,液壓站壓力表0--16 MPa, 空氣罐上壓力表量程應為0--6 MPa, 不可裝反。
(二)啟動.
?、匍_冷卻水。
②合閘,打開開關,點動啟動按鈕,檢查電機的轉向,應為順時針,切不可反轉。檢查無誤后,再使電機和油泵啟動。
(三)操作調節
?、僬{(diào)節溢流閥可以調節油壓,即可調節泥漿壓力,調節好的溢流閥應背上鎖緊螺母,每次開停機不用動溢流閥。
說明:對定量泵應該低負荷啟動,如果兩臺泵交替使用,可以先停后啟動,不用調節溢流閥。
②調節滑架上兩個撞輪的位置,可調節柱塞沖程。
?、郛?dāng)柱塞20和密封環19出現磨損漏漿時,適當調緊壓環18, 緊到不漏漿為宜,當壓環壓至與填料箱接觸仍漏漿時,可在密封環上端加墊片。
為保證密封環與柱塞同心,壓環上端面力求與填料箱10.上端面平行,不平度不得大于0. 5mm。
?、茏兞勘门c壓濾機配用時的調節:調節方法同操作調節①。
出廠時該泵的送漿壓力調定2.0 MPa,如所需送漿壓力低于2.0 MPa,
反時針調節溢流閥,使柱塞運行z慢時送漿壓力達到所需值。
(四)停機
?、侔赐V拱粹o,泵即停。
?、谕@鋮s水。
?、塾盟疀_閥箱。
3、泵的使用和易損件的更換
(一)為保證泵的正常運行,應注意下列事項:
?、龠x用潔凈優質的液壓油,- -般一-月過濾一 -次, 三月更換- -次,變質.后及時更換。
?、诒貌荒茉诓煌ɡ鋮s水的情況下啟動和工作,以防瓷質柱塞急冷急熱而炸裂以,及橡膠密封環的受熱破壞,此水還起到?jīng)_洗柱塞的作用,以延長柱塞和密封環的壽命、
?、勖芊猸h(huán)不應壓得過緊,以不漏漿為合適。
④寒冷季節長期停泵時,應將泵中的泥漿抽盡,以防泵凍裂。
?、萦蛪合到y(tǒng)和泥漿管路中密封件損壞后應及時更換。
⑥應使柱塞沖程盡量長,以活塞不撞擊油缸端蓋,換向敏捷為宜。
?、弋?dāng)從空氣罐47的壓力表上看到泥漿壓力波動值大于0.2 MPa 時,必須停泵,打開下面的閥門,放掉泥漿,補進空氣,必要時卸下空氣罐上的壓力表,從上端口沖洗閥箱。
?、喽ㄆ?一周左右)檢查和沖洗閥箱。
⑨皮囊式蓄能器使用半年后應充氮氣或氬氣,充氣壓力為3.0MPa為
宜。
(二)易損件的更換.
?、倜芊猸h(huán)
卸去壓環螺釘,操縱溢流閥,使系統油壓逐漸升高,推動活塞,利用泥漿壓力把密封環頂松,將活塞提起后停泵,卸去活塞桿與柱塞的連接螺
釘,將密封環卸下,細心地將柱塞放入泵體33內,用薄的銅片圍在柱塞端,把密封環裝上,逐一緊固上述螺釘。
?、谥?/span>
方法同上,待柱塞提到較高位置時停泵,卸下活塞桿與柱塞的聯接螺釘。然后將柱塞和填料箱-起撥出換上新的柱塞后,逐- -緊固上述螺釘。
?、塾捅?/span>
卸下油箱蓋螺釘,吊起油箱蓋(連同電機),此動作必須小心以防撞壞油器和油管,卸掉油泵上的吸、排油管,再卸下固定油泵的螺釘,即可卸
下油泵。
注意:①沖洗閥箱和更換其中的各零件時,不要將緊定桿22頂?shù)锰o,不漏漿即可。
?、诓鹦队矣透赘鼡Q活塞上的撞銷時,應注意撞銷必須躲開油缸下端蓋的缺口(油路聯通口),否則,不能補油而使活塞不能換向。
?、塾拖洳糠忠?jīng)常保持清潔,不能用水沖洗箱蓋及集成塊。
④液壓油要保持絕對清潔,一.定要定期檢查油的質量。
?、菰谡{(diào)整好泵的壓力以后,一般不要去調整溢流閥,否則將原來系統調亂,易出現故障。
?、蕹霈F(xiàn)不正常聲音,應立即關機,檢查故障源,修復之。
