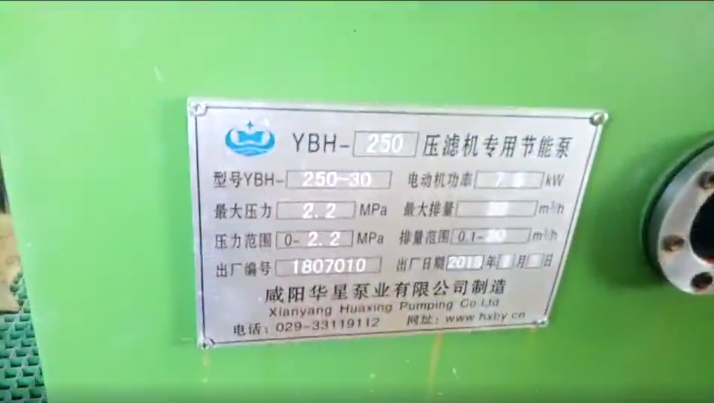

yb250陶瓷柱塞泵結構圖.改泵分為高壓泵、低壓大流量泵和變量泵,同種規格還分為普通泵和防腐耐酸泵。高壓泵適用于遠距離或向高空輸送漿料;低壓大流量泵適合穩定地大量地輸送漿體;變量泵則適合與各種壓濾機過濾裝置配套使用,此種泵會隨著過濾密度的增加自動使壓力提高流量減少。
yb250陶瓷柱塞泵結構及原理
該泵采用液壓傳動,在總體結構上由電氣箱部分、油箱部分、動力油缸和陶瓷柱塞三部分組成(見附圖)。
陶瓷柱塞泵部分由缸體、瓷質柱塞、密封填料、進出漿閥、空氣穩壓罐等部件組成。
動力油缸與柱塞泵通過導向桿、活塞桿及橫梁連成一體,作為主機部分液壓傳動系統中的換向架、單向行程閥(補油閥)及撞鐵附與主機上。
油箱部分由油箱、油泵、集成塊等零部件組成,電氣箱附與油箱上,液壓油在回路中設有冷卻器,用水冷卻油溫。
兩油缸串聯在油路中,依靠補油系統保證油缸活塞的動作準確穩定
