YB系列陶瓷柱塞泵的使用說明及維修指南
1、 安裝:
將泵放在基礎上,校正水平,用地腳螺釘固定即可(也可不用地腳螺釘),為方便更換液壓油和沖洗泥漿管路,泵的基礎應高出地面10公斤,基礎周圍應有排水溝。

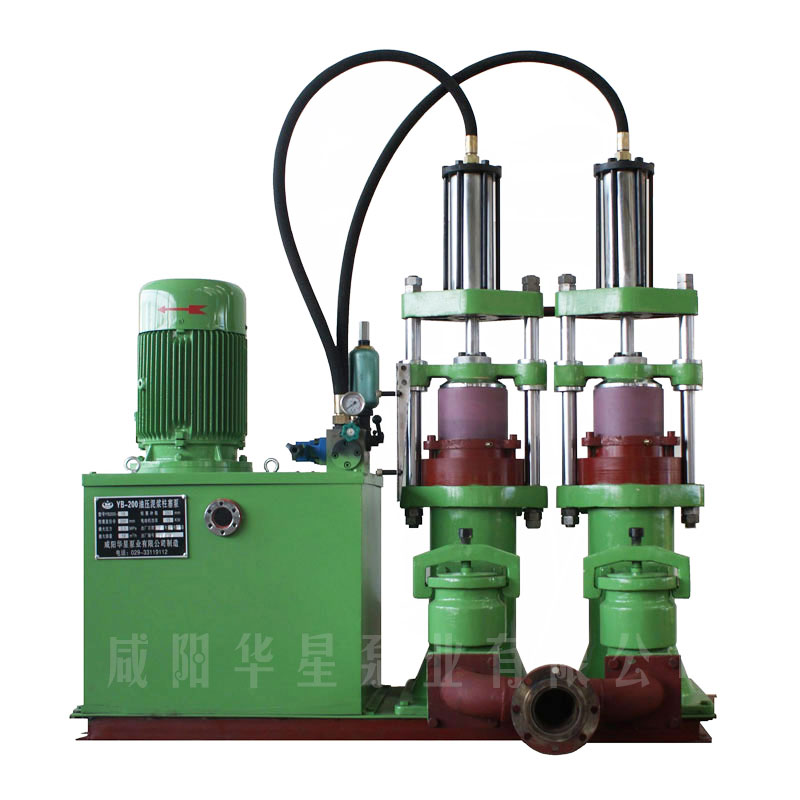

YB系列陶瓷柱塞泵
2、 泵的使用:
?。ㄒ唬?、啟動前的準備工作:
(1)、檢查各部件的緊固情況;
?。?)、檢查油箱油位,油位高度以油箱上油窗刻線為準,夏天用N46號,冬天用N32號液壓油。高壓泵及140以上泵應用同型號的抗磨液壓油
(3)、檢查壓力表量程,液壓站壓力表0-16Mpa,空氣罐上壓力表量程應為0-6Mpa,不可裝反。
?。ǘ?、啟動:
(1)、開冷卻水;
?。?)、合閘,打開開關,點動啟動按扭,檢查電機的轉向,應為順時針,切不可反轉。檢查無誤后,再啟動電機和油泵。
?。ㄈ?、操作調節:
?。?)、調節溢流閥可以調節油壓,即可調節泥漿壓力,調節好的溢流閥應背上鎖緊螺母,每次開停機不用動溢流閥,油壓不得高于12Mpa.
說明:對定量泵應該低負荷啟動,如果兩臺泵交替使用,可以先停后啟動,不用調節溢流閥。
?。?)、調節滑架上兩個撞輪的位置,可調節柱塞沖程。
?。?)、當柱塞和密封環磨損出現漏漿時,適當調緊壓環,緊到不漏漿為宜,當壓環壓至與填料箱接觸仍漏漿時,可在密封環上端加墊片。
為保證密封環與柱塞同心,壓水環上端面力求與填料箱10上端面平行,不平度不得大于0.5mm。
(4)、變量泵與壓濾機配用時的調節:調節方法同操作調節(1)。
出廠時該泵的送漿壓力調定2.0Mpa,如所需送漿壓力低于2.0Mpa,反時針調節溢流器,使柱塞運行*慢時送漿壓力達到所需值。
?。ㄋ模⑼C:
?。?)、按停止按扭,泵即停。
(2)、停冷卻水。
?。?)、用水沖閥箱。
3、 泵的維修和易損件的更換:
(一)、為保證泵的正常運行,應該注意下列事項:
(1)、選用潔凈優質的液壓油,一般一月過濾一次,三個月更換一次,變質后及時更換。
(2)、泵不能在不通冷卻水的情況下啟動和工作,以防瓷質柱塞急冷急熱而炸裂以及橡膠密封環的受熱破壞,此水還起到?jīng)_洗柱塞的作用,以延長柱塞和密封環的壽命。
(3)、密封環不應壓得過緊,以不漏漿為合適。
(4)、寒冷季節長期停泵時,應將泵中泥漿抽盡,以防泵凍裂。
(5)、油壓系統和泥漿管路中密封件磨損后應及時更換。
(6)、應使柱塞沖程盡量長,以活塞不撞擊油缸端蓋,換向敏捷為宜。
(7)、當從空氣罐的壓力表上看到泥漿壓力波動值大于0.2Mpa時,必須停泵,打開下面的閥門,放掉泥漿,補進空氣,必要時卸下空氣罐上的壓力表,從上端口沖洗閥箱。
?。?)、定期(一周左右)檢查和沖洗閥箱。
?。?)、皮囊式蓄能器使用半年后應充氮氣或氬氣,充氣壓力3.0Mpa為宜。
?。ǘ⒁讚p件的更換:
?。?)、密封環:
卸去壓環螺釘,操縱溢流閥,使系統油壓逐漸升高,推動活塞,利用泥漿壓力把密封環頂松,將柱塞提起后停泵,卸去活塞桿與柱塞的聯接螺釘,將密封環卸下,細心地將柱塞放入泵體內,用*薄的銅片圍在柱塞上端,把密封環裝上,逐一緊固上述螺釘。
?。?)、柱塞:
方法同上,待柱塞提到較高位置時停泵,卸去活塞桿與柱塞的聯接螺 釘。然后將柱塞和填料一起拔出換上新的柱塞后,逐一緊固上述螺釘。
(3)、油泵:
卸下油箱蓋螺釘,吊起油箱蓋(連同電機),此動作必須小心防撞壞濾油器和油管,卸掉油泵上的吸、排油管,再卸下固定油泵的螺釘,即可卸下油泵。
注意:(1)、沖洗閥箱和更換其中各零件時,不要將緊定桿頂?shù)锰o,不漏漿即可。
?。?)、拆卸右油缸更換活塞上的撞銷時,應注意撞銷必須躲開油缸下端蓋的缺口(油路聯通口),否則,不能補油而使活塞不能換向。
?。?)、油箱部分要經常保持清潔,不能用水沖洗箱蓋及集成塊。
(4)、液壓油要保持*清潔,一定要定期檢查油的質量。
?。?)、在調整好泵的壓力以后,一般不要去調整溢流閥,否則將原來系統調亂,易出現故障。
(6)、出現不正常聲音,應立即關機,檢查故障源。
