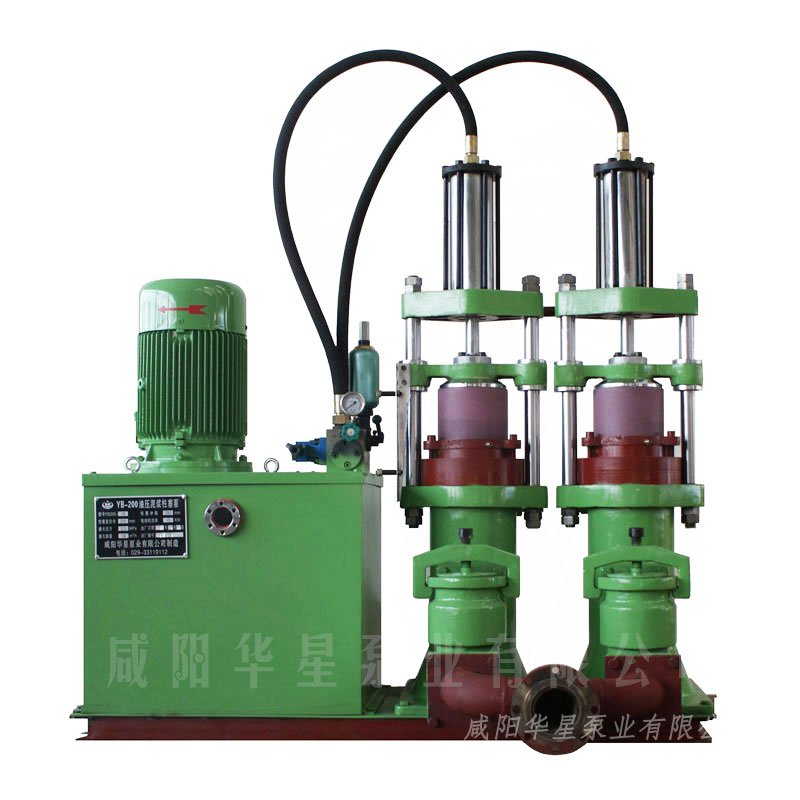

陶瓷泥漿柱塞泵的產品圖
陶瓷泥漿柱塞泵的工作原理
1，濾泥機初開機時，油泵P1與P2同時向系統供油，油流量處于z大，使泥漿泵運動頻率加快，排量增大，濾泥機快速充滿。
2，濾泥機泥漿充滿后，泥漿泵出口壓力增高，流量減小，導致液壓系統壓力上升，當流量小到足以由P1單獨供給時可以使P2卸荷，從而降低電機負荷，達到節能目的。系統z高壓力由溢流閥DB10調定，卸荷閥DA10的設定壓力比溢流閥DB10低(壓差由各用戶根據具體情況而定，推薦泥漿壓差為2kg)，當系統壓力達到卸荷閥DA10設定壓力時，DA10導通，油泵P2卸荷，油泵P2輸出的油經DA10流回郵箱，由油泵P1單獨向系統供油，由于系統中抽流量減少，使柱塞泵運動變慢，泥漿排量減少，達到向濾泥機補充泥漿的目的。
陶瓷泥漿柱塞泵的技術參數
| YB系列陶瓷柱塞泥漿泵參數表 | ||||||||
| 型號 |
額定流 量M³/H |
壓力范圍 MPA |
額定壓力 MPA |
沖程 MM |
配用電機 KW |
密封形式 |
外形尺寸 長*寬*高（M） |
進/出漿法蘭 PN16 |
| YB85-2.8 | 2.8 | 0-2.5 | 2 | 220 | 4 | YX/疊圈 | 1.2*0.85*1.5 | DN50/DN40 |
| YB120-7.1 | 7.1 | 0-2.5 | 2 | 250 | 5.5/7.5 | YX | 1.6*1*1.6 | DN80/DN65 |
| YB140-10 | 10 | 0-2.5 | 2 | 250 | 7.5/11 | YX/疊圈 | 1.6*1*1.6 | DN80/DN65 |
| YB200D-24 | 24 | 0-1.5 | 1.5 | 250 | 18.5 | YX/疊圈 | 1.7*1.2*1.9 | DN80/DN65 |
| YB200-19 | 19 | 0-2.5 | 2 | 250 | 18.5 | YX/疊圈 | 1.7*1.2*1.9 | DN100/DN80 |
| YB250D-35 | 35 | 0-1.8 | 1.5 | 250 | 18.5 | YX/疊圈 | 1.9*1.3*2.2 | DN125/DN100 |
| YB250-25 | 25 | 0-2 | 1.8 | 250 | 22 | YX/疊圈 | 1.9*1.3*2.2 | DN125/DN100 |
| YB250-30 | 30 | 0-2 | 1.8 | 250 | 22 | YX/疊圈 | 1.9*1.3*2.2 | DN125/DN100 |
| YB300D-45 | 45 | 0-1.8 | 1.3 | 250 | 30 | 疊圈 | 2.0*1.3*2.2 | DN125/DN125 |
| YB300-40 | 40 | 0-2 | 1.8 | 250 | 30 | 疊圈 | 2.0*1.3*2.2 | DN125/DN125 |
| YB300-35 | 35 | 0-2.2 | 2 | 250 | 30 | 疊圈 | 2.0*1.3*2.2 | DN125/DN125 |
| YB300J-60 | 60 | 0-2.0 | 1.8 | 350 | 37 | 疊圈 | 2.0*1.3*2.4 | DN125/DN125 |
| YB400-80 | 80 | 0-1.8 | 1.2 | 350 | 55 | 疊圈 | 2.6*2.5*2.6 | DN150/DN150 |
| YB400D-100 | 100 | 0-1.5 | 1.2 | 350 | 55 | 疊圈 | 2.6*2.5*2.6 | DN150/DN150 |
| YB400-120 | 120 | 0-2 | 1.8 | 350 | 55 | 疊圈 | 2.6*2.5*2.6 | DN150/DN150 |
| YB500-150 | 150 | 0-2 | 1.8 | 450 | 110 | 疊圈 | 3.8*2.2*3 | DN200 |
